Sanierung Hochspannungsschaltanlage

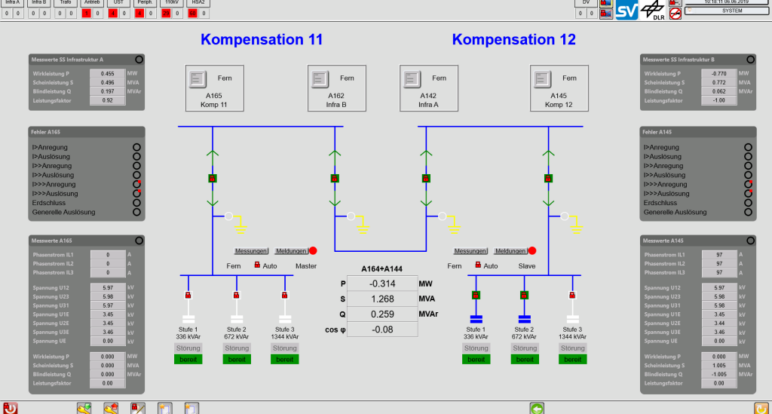

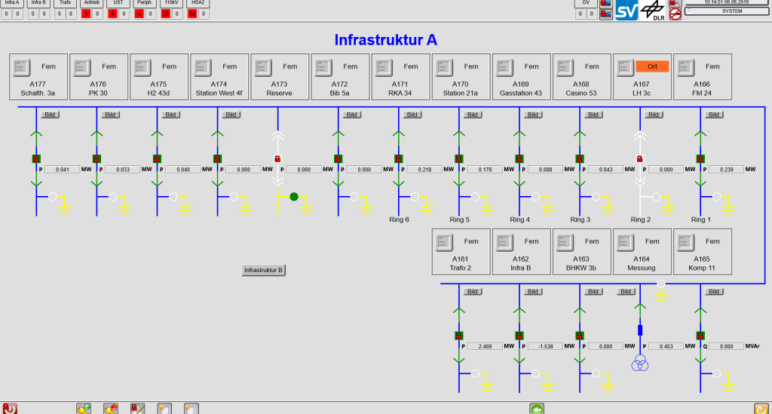

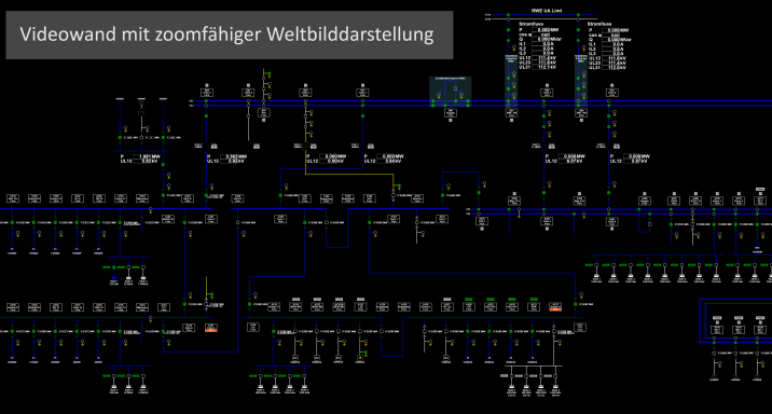

Im Rahmen der Modernisierung der Hochspannungsschaltanlage 1 (HSA1) des DLR Standortes Köln-Porz wurde die Prozessleittechnik zur Überwachung und Steuerung der Energieverteilung des gesamten Geländes vom Bestandssystem SICAM V7.00 auf das SCADA-System zenon in der Energy Edition migriert. Hierbei wurde die bestehende Mittelspannungstechnik mit Siemens Trafo Reglern und Schutzgeräten in zenon eingebunden. Den physikalischen Umbau der veralteten Schutz- und Steuerungtechnik der HSA1 leitete unser Projektpartner und ersetzte diese mit Schutzgeräten der Fa. ABB. Die Schutzgeräte kommunizieren untereinander über Ethernet mittels des IEC61850 Protokolls bis zum Prozessleitsystem. Die Anschaltung erfolgt ringförmig und wurde mit entsprechenden Switchen mittels des High Availability Seamless Redundancy (HSR) Protokolls realisiert. Für die Netzqualitätsmessung sowie die Zählerstandserfassung wurden Energiemessgeräte der Fa. Janitza electronics GmbH eingesetzt die ihre Daten über die Software GridVis® in eine Datenbank schreiben. Die erfassten Energiedaten aus zenon und GridVis® werden in einer zentralen Datenbank gebündelt und für das Berichtswesen in Tages- und Monatsberichte aufbereitet. Für ein Standort übergreifendes Energiemanagement werden die Energiedaten zusätzlich als CSV-Datei exportiert.
